Auf einer Zeichnung sind Außenkontur und Teilenummer bereits eingetragen. Während der Angebotsklärung kommt dann eine kurze Ergänzung: „In dieser Ecke bitte noch eine Bohrung vorsehen.“ Das klingt nach einem kleinen Nachtrag. Bei einer Scheibe, die vorgespannt werden soll, lässt sich jedoch nicht jeder Bearbeitungsschritt beliebig ans Ende der Fertigung verschieben.
Lage der Bohrung, Bezug zur sichtbaren Seite und gewünschte Kantenbearbeitung müssen gemeinsam beschrieben werden, bevor die Fertigungsfolge feststeht. Dieser Beitrag gibt keine Maße für ein Fahrzeug oder Bauvorhaben vor. Er zeigt, wie Einkauf und Konstruktion eine Anfrage für ESG so vorbereiten, dass Lieferant und Auftraggeber über dieselbe Geometrie und denselben Prozess sprechen.
01 / 05
Die Außenmaße beschreiben das Bauteil nicht vollständig

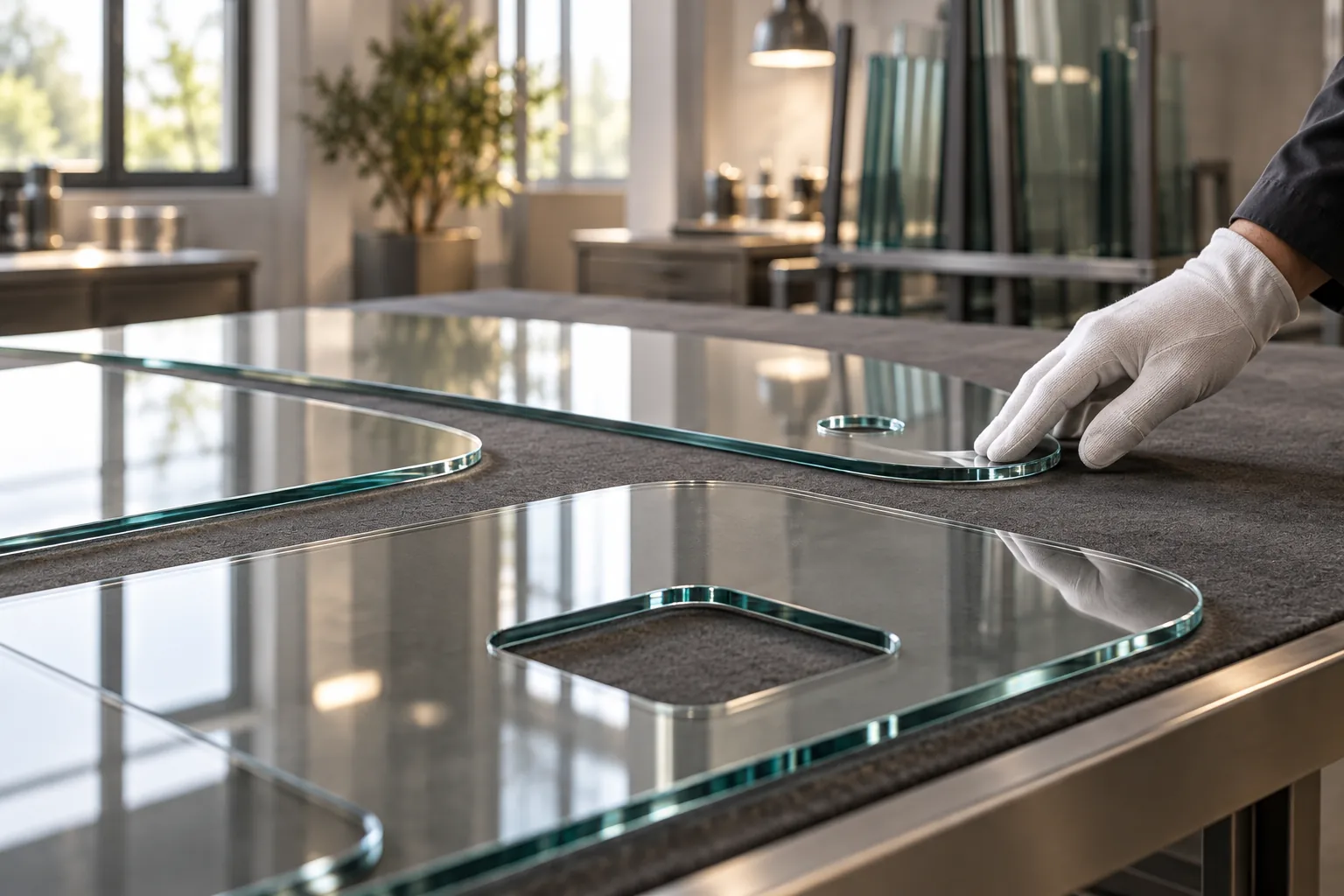

Bei einer Glasanfrage stehen Breite und Höhe oft zuerst im Blick. Im eingebauten Zustand prägen jedoch auch Kontur, Bohrungen und Ausschnitte, Kantenbearbeitung, Einbaurichtung, Oberflächenbehandlung und Bezugseite das Teil. Zwei Scheiben mit denselben Außenmaßen können verschieden sein, wenn eines dieser Merkmale unklar bleibt.
Eine Bohrung für Befestigung, Zapfen, Anschluss oder Leitungsführung ist mehr als ein Kreis im Plan. Die Zeichnung sollte zeigen, von welchen vereinbarten Kanten oder Bezugslinien ihr Mittelpunkt bemaßt wird, ob die Ansicht von vorn oder hinten erfolgt, wie das Teil ausgerichtet ist und ob eine einfache Bohrung, ein Ausschnitt, eine Stufe oder eine andere Geometrie gemeint ist. Die Begriffe können je nach Projekt variieren; Symbole und Hinweise müssen daher von Kunde und Verarbeiter gleich verstanden werden.
Auch die Lage der Bohrung zur Außenkontur ist relevant. Ist ein Kreis eingezeichnet, sein Mittelpunkt aber nicht bemaßt, muss der Lieferant die Position möglicherweise aus der Darstellung schätzen. Foto oder Muster können die Klärung unterstützen, legen aber nicht automatisch fest, welche Unterlage maßgeblich ist. Werden Zeichnung und Muster gemeinsam geschickt, sollte angegeben werden, ob sie übereinstimmen und welche Fassung freigegeben ist.
Bohrungen und Kanten sollten deshalb zur Bauteildefinition gehören und nicht als lose Nachricht „reichen wir nach“ geführt werden. Vor der Freigabe zum Vorspannen hilft es, bestätigte Merkmale von offenen Punkten zu trennen. So beginnen Projektteam und Lieferant mit einer gemeinsamen Beschreibung, ohne fehlende technische Werte zu erfinden.
02 / 05
Warum die Reihenfolge beim Vorspannen wichtig ist
ESG ist nicht einfach eine unbearbeitete Scheibe mit einem anderen Etikett. Pilkington nennt für sein Toughened-Glass-Produkt, dass Schneiden, Bohren und Kantenbearbeitung vor dem Vorspannen abgeschlossen werden müssen. Auch die AGC-Installationsanleitung beschreibt diese Reihenfolge für die konkreten Produktfamilien Lacobel T und Matelac T: Schnitt, Bohrungen und Kantenbearbeitung erfolgen vor dem Vorspannen; für diese Produkte sind danach keine weiteren Bearbeitungen vorgesehen.
Beide Quellen beschreiben weder dasselbe Produkt noch dieselbe Fertigungslinie. Die AGC-Anweisung gilt für die genannten beschichteten Produktfamilien, die Pilkington-Seite für das dort beschriebene Toughened-Glass-Produkt. Eine Produktempfehlung eines Herstellers sollte nicht automatisch auf jede Glaszusammensetzung, Beschichtung oder Anlage übertragen werden. Maßgeblich sind die technischen Unterlagen der konkreten Produktfamilie und die Bestätigung des Verarbeiters.
Für die Anfrage bleibt die praktische Folgerung dennoch klar: Bohrungen und Kanten müssen angesprochen werden, bevor die Vorspannroute vereinbart ist. Ändert sich später eine Bohrung, fragen Sie das Technikteam, welche Neubewertung nötig ist, statt eine vorhandene Scheibe automatisch als dasselbe Bauteil zu behandeln. Je nach Produkt und Projekt können eine neue Zeichnungsrevision, ein Muster oder eine erneute Umfangsprüfung erforderlich sein. Die konkrete Antwort muss der Lieferant geben.
Dieser Beitrag behauptet nicht, dass eine Bohrung einen bestimmten Durchmesser oder Abstand zur Kante haben darf. Solche Werte hängen von Werkstoff, Geometrie und Produktanforderung ab. Die belegte Aussage ist enger: Bei den genannten ESG-Produkten wird die geometrische Bearbeitung vor der Wärmebehandlung eingeplant.
03 / 05
So wird eine Bohrung im Plan eindeutig
Ein Plan soll einem technischen Team, das das Bauteil noch nicht gesehen hat, eine konsistente Interpretation ermöglichen. Dazu gehören Ansicht und Orientierung: Welche Seite ist dargestellt, welche Seite zeigt später zum Fahrzeug oder Gerät und ist es ein linkes oder rechtes Teil? Danach werden Bohrungsmittelpunkte von vereinbarten Bezugskanten oder Datums aus bemaßt. „In Ecknähe“ oder „wie am Muster“ kann als Produktionsangabe offen bleiben.
Anschließend wird die Öffnung selbst beschrieben. Handelt es sich um eine einfache Bohrung, einen Ausschnitt, eine Stufenbohrung oder eine andere Form? Gibt es Anforderungen an Kante, Oberflächenseite oder Verbindungselement? Die Zeichnung sollte so viel erklären, wie das Projekt tatsächlich benötigt, ohne Annahmen für den Verarbeiter zu treffen. Wenn eine Toleranz oder Prüfmethode noch nicht feststeht, sollte sie als offene technische Frage markiert werden, statt einen Wert zu raten.
Die technische Zeichen- und Angebotscheckliste von Ekol Glass empfiehlt, Bohrungsmittelpunkte, Ausschnitte, Bezugskanten, Einheiten, Blickrichtung und Revision sichtbar zu machen. Das bedeutet nicht, dass jedes Projekt dieselbe Toleranz verwendet. Es hilft den Beteiligten, mit einer gemeinsamen Definition zu arbeiten. Liegen Muster und Zeichnung gemeinsam vor, sollte auch klar sein, welches Dokument die Maße vorgibt.
Auf der Ekol-Glass-Seite für maßgefertigtes ESG werden Bohrungen, Ausschnitte, Kantenbearbeitung und die Bewertung des Vorspannens als Projektoptionen aufgeführt. Das ist keine Zusage, dass jede Geometrie automatisch gefertigt werden kann. Vor der Bestätigung braucht es eine technische Prüfung und Rückmeldung zur Herstellbarkeit.
04 / 05
Was ändert sich bei einer neuen Revision?
Wenn sich der Mittelpunkt einer Bohrung oder die Form eines Ausschnitts ändert, kann eine einzelne Maßangabe in einer E-Mail zwei Versionen im Umlauf lassen. Die neue Zeichnung sollte Bauteil, Revisionsstand, betroffenes Merkmal und den Status der alten Datei erkennen lassen. Wird ein Muster verwendet, nennen Sie, welche Revision es abbildet. So arbeiten Einkauf, Konstruktion und Fertigung nicht mit unterschiedlichen „letzten“ Unterlagen.
Eine Änderung kann die Prozessplanung betreffen, auch wenn die Außenkontur gleich bleibt. Teilen Sie dem Lieferanten mit, wann die Änderung erfolgte und welche Fassung bisher für Angebot oder Musterprüfung verwendet wurde. Ein Angebot auf Basis einer älteren Zeichnung muss möglicherweise gegen die neue Anforderung geprüft werden. Das ist keine Prognose zu Mehrkosten oder Lieferzeit, sondern eine saubere Zuordnung des Angebots zum definierten Teil.
Wird ein Muster geschickt, sollte klar sein, ob es ein freigegebenes Teil oder nur ein Anschauungsbeispiel ist. Ein Foto zeigt möglicherweise, wie eine Bohrung am fertigen Rand wirkt; es ersetzt aber keine Bemaßung, Orientierung oder Zeichnungsrevision. Wenn ein Punkt offen ist, markieren Sie ihn als „zu bestätigen“, statt den Plan wie freigegeben aussehen zu lassen.
Die Bohrung ist Teil von Geometrie und Prozessfolge, kein kleines Detail, das erst auf der fertigen Scheibe ergänzt wird. Wenn Bohrungs- und Kantenmerkmale vor Freigabe der Zeichnung besprochen werden, ist klarer, welche Definition der Lieferant nutzt und welche Arbeit vor dem Vorspannen erledigt sein muss.
05 / 05
Fünf Prüfungen vor der Anfrage
Prüfen Sie vor dem Versand, ob diese fünf Antworten im selben Paket zu finden sind:
1. Für welchen Einsatz und welche Einbaurichtung ist das Glas bestimmt?
2. Welche Zeichnungsrevision legt Bohrungsmittelpunkte, Ausschnitte und Kanten fest?
3. Sind Einheiten und Bezugseite im Plan erkennbar?
4. Wird ESG verlangt, und ist die Reihenfolge für die konkrete Produktfamilie bestätigt?
5. Beziehen sich Muster, Teilenummer und freigegebene Zeichnung auf denselben Stand?
Wenn eine Antwort fehlt, lassen Sie sie als offene Frage stehen. Erfinden Sie keine Maße oder Toleranzen anstelle der technischen Prüfung. Die Ekol-Glass-Seite für maßgefertigtes ESG nennt Einsatzbereich, bemaßte DXF/DWG/PDF-Zeichnung, Menge und zusätzliche Bearbeitungen als Angebotsangaben. Die technische Zeichencheckliste empfiehlt ebenfalls, fehlende Maße und Annahmen sichtbar zu kennzeichnen.
Diese Übersicht ersetzt keinen Produktstandard. Bohrungen, Kanten und Glasaufbau müssen für das konkrete Projekt vom technischen Team und Lieferanten bestätigt werden. Ziel ist, dass bei der Anfrage alle Beteiligten über dieselbe Geometrie und dieselbe Prozessfolge sprechen.
