Özel ölçü cam talebi çoğu zaman bir çizimle başlar. Ancak dış ölçüler, parçanın nerede kullanılacağını ve hangi işlemlerin beklendiğini tek başına anlatmayabilir. Kullanım alanı, referans yönü, delik ve oyuklar, kenar işlemi, baskı ve revizyon bilgileri de aynı dosyada anlaşılır olduğunda teknik değerlendirme için daha sağlam bir başlangıç oluşur. Bu rehber, teklif öncesinde hangi bilgileri toparlayabileceğinizi anlatıyor; belirli bir tolerans, temperleme değeri veya üretim sonucu vaat etmiyor.
01 / 05
Ölçüyü ve yönü aynı çizimde buluşturun
Çizimde parçanın enini ve boyunu açıkça gösterin; ölçü birimini de her görünüşte tutarlı kullanın. DXF, DWG veya PDF dosyası paylaşırken ölçülerin milimetre olduğunu çizim üzerinde belirtmek, dosyanın ekranda hangi ölçekte açıldığından bağımsız olarak değerlerin nasıl okunacağını netleştirir. Birden fazla görünüş varsa ana görünüşü ayırın; yakın detayları hangi bölgeye ait olduklarını belirterek gösterin. Ölçekli çıktı yardımcı olabilir ama ölçü değerlerinin yerini tutmaz.
Asimetrik bir parçanın yönünü sabitlemek için bir referans kenar seçin. Bu kenarı çizimde adlandırın ve sağ-sol, üst-alt gibi ifadeleri araç, makine veya montaj yönüne bağlayın. Parçanın hangi yüzünün görüneceği ya da baskının hangi tarafta bulunacağı biliniyorsa not edin. Bilgi henüz kararlaştırılmadıysa, kesinleşmiş gibi yazmak yerine teknik değerlendirmede netleştirilmesini istediğinizi belirtin. Böylece çizim, yalnızca bir konturu değil, parçanın nasıl yorumlanacağını da anlatır.
Çizimin başlık alanında parça adını veya proje kodunu kullanın. Aynı talepte farklı camlar bulunuyorsa her çizime ayrı kimlik vermek, ölçü ve işlem notlarının yanlış parçayla eşleşmesini önlemeye yardımcı olur. Ana dosyanın yanında fotoğraf gönderiyorsanız fotoğrafın hangi parçayı ve hangi yönü gösterdiğini açıklayın. Ekran görüntüsü tek başına ölçülendirilmiş teknik dosyanın yerine geçmez; destekleyici görselleri, DXF/DWG/PDF çizimini tamamlayan referanslar olarak düşünün.
02 / 05
Delik ve oyukların konumunu ölçülendirin

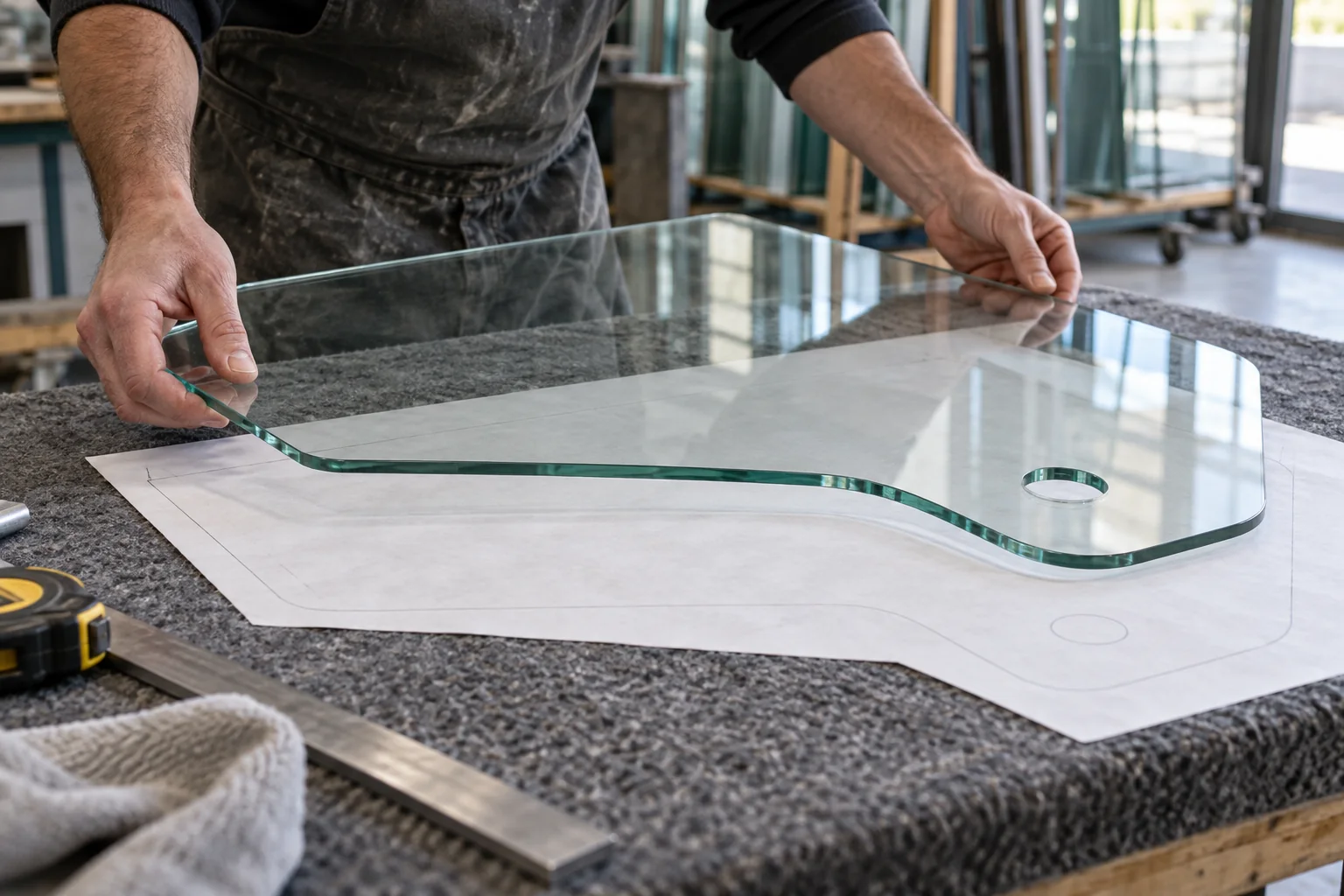

Delik, oyuk veya iç kesit çizimde görünse bile tam yeri belirsiz kalabilir. Her özelliğin konumunu ölçülendirin ve ölçünün hangi kenardan ya da hangi merkez çizgisinden alındığını gösterin. Birden fazla benzer özellik varsa tekrar adedini ve birbirleriyle ilişkisini açıkça işaretleyin. Farklı çaplar veya farklı biçimler bulunuyorsa bunları ayrı etiketlerle tanımlayın. Bu adım, inceleyen kişinin yalnızca şekli görmesini değil, özelliğin parça üzerindeki yerini anlamasını sağlar.
Kalabalık bölgelerde ayrı bir detay görünüşü kullanabilir, ilgili deliği veya oyuğu ana görünüşteki bir işaretle bu detaya bağlayabilirsiniz. Montaj vidası, bağlantı elemanı veya komşu bileşen deliğin yönünü anlamak için önemliyse kullanım bağlamını da ekleyin. Elinizde montaj fotoğrafı veya karşı parçayı gösteren bir görsel varsa, teknik dosyaya destekleyici belge olarak koyabilirsiniz. Çizimde bulunmayan bir özelliği yalnızca açıklamada ima etmeyin. Amaç, teklif öncesi geometriyi anlaşılır kılmaktır; burada belirli bir delik ölçüsü ya da tolerans varsayımı yapılmamalıdır.
Ölçü çizgileri konturun veya başka ölçü çizgilerinin üzerine yığılmamalı; açıklamalar ilgili detaya yakın durmalıdır. Bir deliğin konumu iki kenara göre veriliyorsa, hangi görünüşün bu ilişkileri gösterdiği anlaşılır olsun. Çok sayıda benzer ayrıntı olduğunda kodlama veya kısa bir tablo okumayı kolaylaştırabilir; kodların çizim ve notlarda aynı kullanıldığını kontrol edin. Bu bir okunabilirlik önerisidir, belirli bir çizim standardına uygunluk iddiası değildir.
03 / 05
Kenar işlemi ve serigrafi beklentisini tarif edin
Dış kontur kadar kenar beklentisi de teklif kapsamını etkileyebilir. Ekol Glass özel ölçü kesim, delik, oyuk ve kenar işlemeyi; serigrafiyi de üretim seçenekleri arasında listeliyor. Hangi kenarlarda nasıl bir işlem istediğiniz belliyse, kenarları çizimde kodlayıp kodların anlamını kısa bir notla açıklayın. Henüz karar verilmediyse ilgili bölgeyi işaretleyin ve teknik değerlendirme isteyin. Belirsiz bir tercih böylece kesinleşmiş bir üretim talimatı gibi görünmez.
Serigrafi veya baskı alanı varsa sınırlarını ve parçanın hangi yüzüyle ilişkili olduğunu çizimde belirtin. Tarama, renk ya da çizgi kullanıyorsanız her işaretin anlamını açıklayan küçük bir lejant ekleyin. Renk veya görünüm beklentisini bir referans görselle destekleyebilirsiniz; görselin yalnızca örnek olduğunu, kesinleşmiş renk onayı sayılmadığını da not edin. Ekol Glass sayfasında tarif edilen akışta kullanım ve çizim incelemesini üretilebilirlik geri bildirimi, teknik onay, üretim ve proses kontrolleri ile teslim öncesi doğrulama izliyor. Bu nedenle teklif çizimini değerlendirme girdisi olarak hazırlayın; nihai işlem ayrıntılarının teyidini süreçte bırakın.
04 / 05
Her gönderimde revizyonu açıkça belirtin
Teklif hazırlığı sırasında dış kontur, delik yeri veya baskı alanı değişebilir. Her gönderimde çizim üzerindeki revizyon işaretinin, dosya adının ve tarih bilgisinin birbiriyle tutarlı olmasına dikkat edin. “Son”, “son yeni” gibi dosya adları yerine parça kodunu ve revizyon işaretini içeren anlaşılır bir ad kullanın. Bu, dosyalama için pratik bir öneridir; Ekol Glass’ın yayımladığı sayfalarda belirli bir revizyon standardı zorunluluğu belirtilmiyor.
Yeni dosyayla birlikte değişen noktaları kısa biçimde yazın. Örneğin yalnızca delik konumu değiştiyse bunu belirtin ve hangi önceki sürümün yerine geçtiğini açıklayın. Birden fazla parça gönderiyorsanız her birine kod verin ve bu kodları çizim, ek fotoğraf ve açıklama metninde aynı biçimde kullanın. Böylece görüşme boyunca hangi bilginin hangi parçaya ve sürüme ait olduğu takip edilebilir. Güncel dosya için e-posta veya form açıklamasında dosya adını açıkça anmak da eski bir ekin yanlışlıkla kullanılma ihtimalini azaltır.
05 / 05
Kullanım alanı, adet ve termin bilgisini ekleyin
Çizim geometriyi anlatır; kullanım alanı ise teknik değerlendirmeye bağlam sağlar. Camın makine veya ekipmanda, özel kabinde, mimari olmayan iç mekân uygulamasında ya da prototip/proje bazlı bir üründe kullanılacağını belirtin. Montaj yönü ve çevresindeki parçalar biliniyorsa kısa bir açıklama veya fotoğrafla destekleyin. Kullanım koşullarının bazıları henüz belli değilse bunları açıkça yazın ve hangi bilginin netleştirilmesi gerektiğini sorun. Belirsiz noktaları varsayımla kapatmak yerine görünür kılmak, doğru soruların erken sorulmasına yardımcı olur.
Talebe adet ve hedef termin bilgisini ekleyin. Kalınlık, renk, kenar ve ek işlem beklentileri kararlaştırıldıysa belirtin; henüz kararlaştırılmadıysa teyit beklediğini yazın. Özel ölçü cam sayfası temperleme, çerçeve ve ısıcam değerlendirmesini de seçenekler arasında sayıyor; bu, her projenin bu işlemlere uygun olduğu anlamına gelmez. Uygunluk çizim ve kullanım bilgileri incelendikten sonra değerlendirilmelidir.
Ekol Glass teklif sayfası DXF, DWG ve PDF dahil teknik dosyaları kabul ediyor; sayfada dosya adedi ve boyut sınırları da açıklanıyor. Göndermeden önce bu sınırları kontrol edin ve ölçülendirilmiş çizimi kullanım alanı, adet, hedef termin, kalınlık, renk, kenar ve ek işlem notlarıyla tamamlayın. Ardından özel ölçü cam çözümünü inceleyip teklif formuna dosyalarınızla başvurabilirsiniz. İyi hazırlanmış bir talep, teknik incelemeyi başlatacak bilgileri tek yerde toplar; üretim kararı veya sonuç garantisi vermez.
