Bir marin cam, teknenin dış çizgisine eşlik ederken aynı zamanda belirli bir açıklığa ve montaj biçimine uymalıdır. Kabin ya da salon penceresinin geometrisi, camın yönü, kenar görünümü ve bağlantı yöntemi projeden projeye değişebilir. Bu yüzden iyi bir talep yalnızca bir ölçü listesi değildir: tekneyi, açıklığı, kullanım yerini ve beklenen işlemleri aynı teknik tarifte buluşturur. Ekol Glass’ın yat ve marin yaklaşımında çizim veya şablon kontrolü, işleme ve temperleme, ölçü/görsel kontrol ile koruyucu sevkiyat bu proje akışının parçalarıdır.
01 / 05
Önce tekneyi ve açıklığın görevini tarif edin
Yat ve teknelerde kabin, salon, kapı, bölme ve özel üstyapı açıklıkları farklı formlarda olabilir. Ekol Glass ürün kapsamı motor yat, yelkenli, gezi teknesi ve özel marin üstyapı projelerini içeriyor. Bu aile isimleri talebin bağlamını verir; fakat camın üretim tanımı için tekne ve açıklık bilgisinin ayrıca alınması gerekir. Tekne tipi, proje kodu ve camın yerini belirten basit bir şema ya da fotoğraf, teknik dosyanın başlangıç noktası olabilir.
Hangi açıklığın sabit veya hareketli bir sistemin parçası olduğu, mevcut çerçevenin korunup korunmayacağı ve camın tekne üzerindeki yönü gibi bilgileri not edin. Bunlar otomatik olarak belirli bir cam yapısını veya uygunluğu kanıtlamaz; üretim ekibinin doğru geometri ve bağlantı bağlamını anlamasına yardımcı olur. Seri veya yenileme işlerinde eski camın ölçüsü tek başına güvenilir olmayabilir; gövde, çerçeve veya montaj koşulu değişmiş olabilir. Bu nedenle güncel açıklığı ve kullanılacak montaj yöntemini projeye ait veriyle doğrulayın.
Tekne tipi kadar camın tekne içindeki işlevini de tarif edin: kabin görüşü, salon açıklığı veya kapı/bölme uygulaması olması çizim ve montaj konuşmasını yönlendirir. Varsa önceki proje kodunu paylaşın; ancak yeni ölçü ve güncel montaj bilgisi yerine kullanmayın. Her açıklığı ayrı parça koduyla işaretlemek, birden fazla pencerenin benzer göründüğü projelerde iletişimi sadeleştirir.
02 / 05
Ölçü, form ve yön aynı referans sisteminde buluşsun
Düz cam ile eğrisel form talebi aynı bilgi düzeyiyle tarif edilemeyebilir. Ekol Glass, marin ürün sayfasında özel ölçü ve form seçeneklerini, eğrisel cam taleplerinde ise teknik inceleme ihtiyacını vurguluyor; geometriye göre 3D veri, kalıp veya doğrulanabilir şablon gerekebilir. Bu nedenle “eğri cam” gibi genel bir tarif yerine, açıklığın ölçülendirilmiş çizimini ve mevcutsa yüzey/form verisini paylaşın. İstenen geometri mevcut bir numuneden alınmışsa numunenin hangi açıklığa ve hangi yöne ait olduğunu da belirtin.
Çizim üzerindeki referans kenarları, köşe/radyüs bilgileri ve iç-dış yönü parçayı tarif eden ortak dil olmalı. Kalıp, şablon veya 3D veri kullanılıyorsa bunun güncel açıklığı temsil edip etmediği netleştirilmeli. Sağ ve sol ya da benzer görünen iki pencerenin aynı olduğu varsayılmamalı; yön ve parça kodları çizimde ayrı gösterilmeli. Bunlar proje hazırlığı için önerilerdir. Hangi ölçüm yönteminin yeterli olacağı, geometri ve üretim değerlendirmesi sonrasında teknik ekipçe belirlenir.
03 / 05
Montaj yöntemi, kenar ve yüzey detaylarını etkiler

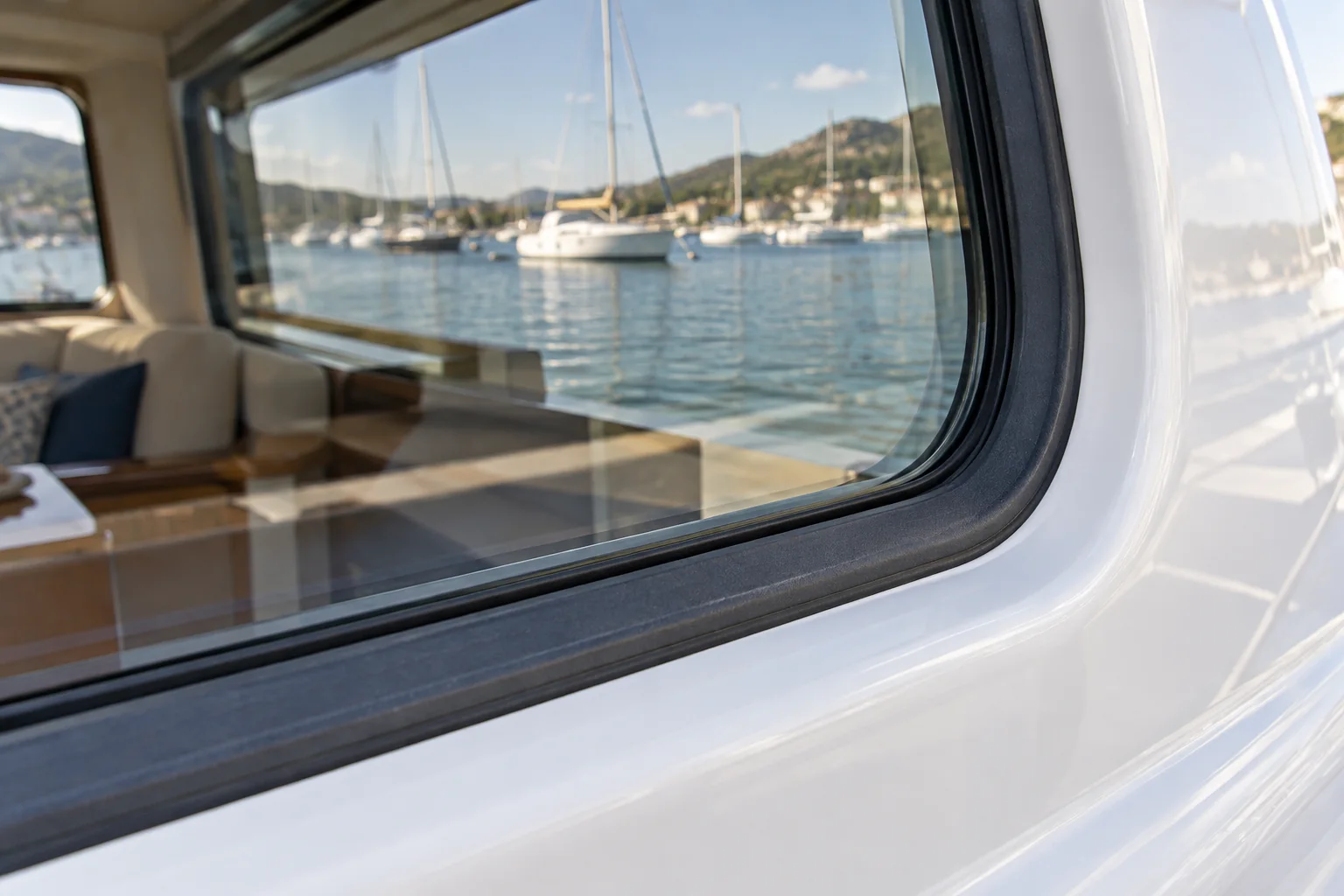

Camın ölçüsü kadar tekneye nasıl bağlanacağı da üretim öncesi konuşulmalıdır. Marin çözüm sayfası yön, kenar görünümü ve montaj yönteminin açıkça tanımlanmasını istiyor. Üretim seçenekleri özel ölçü/form, renk, delik ve oyuk işlemleri, serigrafi ile kenar işlemeyi içeriyor. Çerçeve, conta veya bağlantı düzeni projede başka bir tedarikçi tarafından sağlanacaksa, camla temas eden arayüzün ölçüleri ve sorumluluk sınırı çizim üzerinde anlaşılır hale getirilmeli. Ekol Glass’ın ürün sayfası bu ayrıntıları otomatik bir standart olarak sunmuyor; proje dosyası üzerinden değerlendirilmesi gereken seçenekler olarak listeliyor.

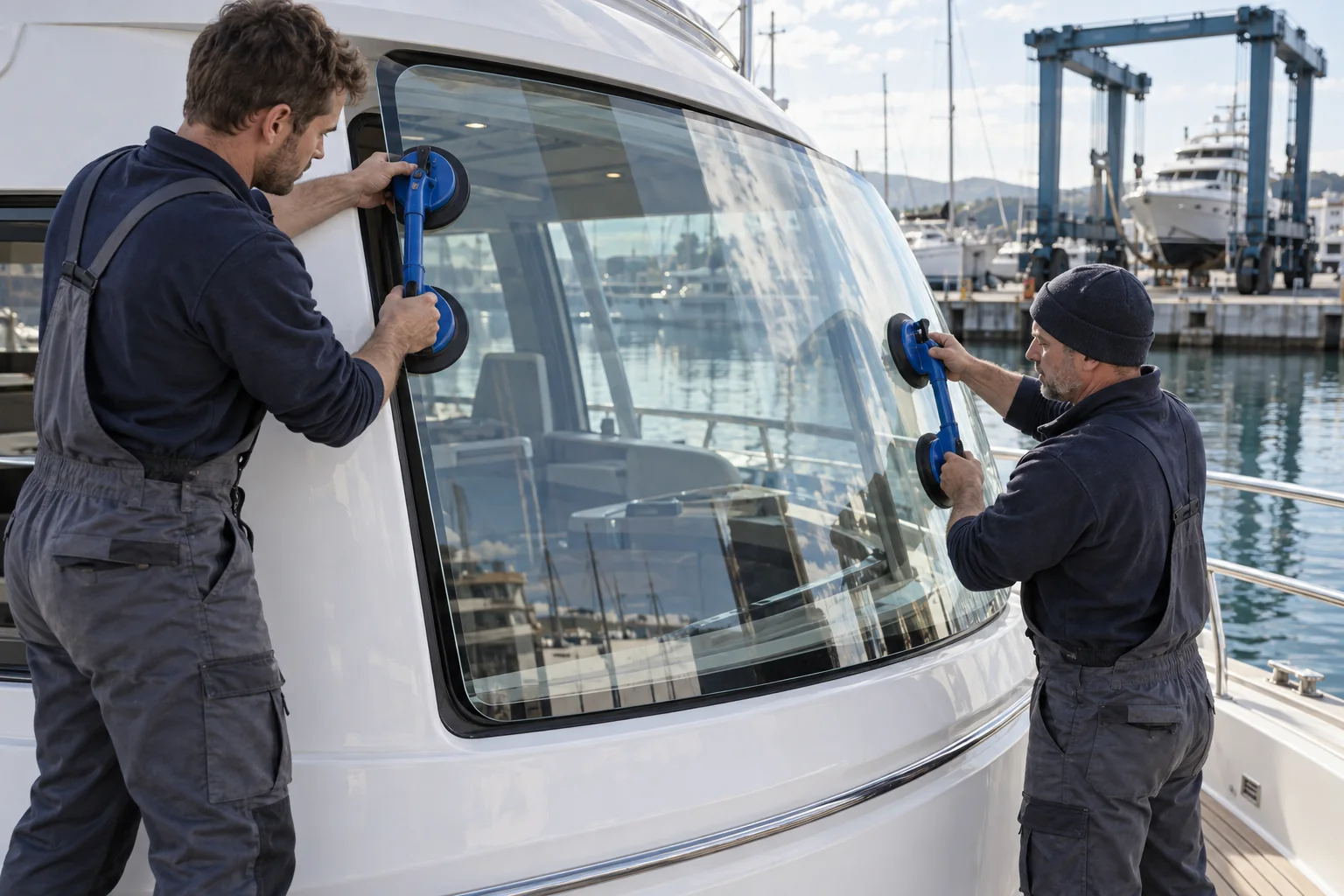

Delik ve oyukların konumu, kenar bitişi, renk ve baskı yönü aynı revizyonlu dosyada belirtilmeli. Mevcut çerçevenin fotoğrafı ve ölçüleri, gerekiyorsa numune ile desteklenebilir; ancak fotoğraf ölçülendirilmiş çizimin yerini her zaman tutmaz. Montajda kullanılan malzeme ve bağlantı detayları tekne tasarımcısı, tersane veya yetkili teknik sorumlu tarafından tanımlanmalı; cam tedarikçisine kapsam dışı yapı tasarımı atfedilmemelidir. Son onay üretim öncesinde kayıt altına alınmalı.
04 / 05
Renk, serigrafi ve görüş beklentisini kullanım yerine bağlayın
Kabin veya salon camında renk seçimi, görünüş kararının yanında iç-dış görünüm ve açıklığın kullanım yeriyle de ilişkilidir. Ekol Glass marin ürün ailesinde renk seçenekleri, serigrafi ve kenar işleme bulunuyor. Teklif dosyasında renk beklentisini ve numuneyle karşılaştırma isteğini belirtin; varsa serigrafi sınırlarını, yönünü ve camın hangi yüzünde olacağını çizimde gösterin. Sayfa, mevcut renk seçeneklerinin ve proje beklentisinin teklif aşamasında karşılaştırılabileceğini; nihai onayın üretim öncesinde kayıt altına alınacağını belirtiyor.
Bazı projelerde cam, seyir amacıyla kullanılan bir görüş alanının parçasıdır. Birleşik Krallık bayrağı altında çalışan ve Birleşik Krallık sularında ticari kullanımda bulunan küçük tekneler için ilgili Merchant Shipping düzenlemeleri veya MCA uygulama kodları geçerlidir; uygulanacak kod teknenin operasyonuna ve sertifikasyonuna bağlıdır. Örneğin MCA Workboat Code Edition 3, kendi kapsamındaki ve belirli operasyon kategorilerinde sertifikalandırılmış workboat’larda pencerelerin yapısı, cam ve çerçeve koşulları ile navigasyon amacıyla kullanılan pencerelerin görüşünü etkileyebilecek polarize veya renkli cam kullanımına ilişkin hükümler içerir. Bu, tüm yatlar, tüm ülkeler veya tüm cam projeleri için genel bir kural değildir. Ticari olmayan özel tekneler ya da başka bayrak/ülke rejimleri için aynı hükmün geçerli olduğu varsayılmamalı; proje sahibi uygulanabilir mevzuat ve sertifikasyon gerekliliklerini yetkili denizcilik uzmanıyla teyit etmelidir.
05 / 05
Kontrol, paketleme ve sevkiyat dosyanın devamıdır
Ekol Glass’ın marin süreç akışında tekne ve açıklık bilgisinin alınması, çizim/şablon kontrolü, cam işleme ve temperleme, görsel ve ölçü kontrolü, ardından koruyucu sevkiyat yer alıyor. Bu adımların proje verisine bağlı olması, teklif aşamasında adet, renk, kenar detayı ve montaj yönteminin paylaşılmasını önemli kılar. Eğrisel veya özel formlu bir parça söz konusuysa, üretim yönteminin ve doğrulama verisinin teknik incelemede netleştirilmesi gerekir. Buradaki bilgiler belirli bir mukavemet, sızdırmazlık veya mevzuata uygunluk garantisi oluşturmaz; bunlar tekne tasarımının, uygulanan standardın ve yetkili onayın kapsamına göre ayrıca değerlendirilir.
Sevkiyat için teslim yeri, parça adedi ve varsa özel taşıma koşullarını teklif görüşmesine dahil edin. Koruyucu paketleme camın ölçüsü, şekli ve sipariş düzeniyle uyumlu şekilde proje bazında planlanmalıdır. Her parçayı çizimdeki koduyla eşleştirmek, teslim alınan camların doğru açıklıklara yönlendirilmesine yardımcı olur. Üretim öncesi son kontrol için tek bir güncel çizim revizyonu, onaylanan renk/işlem bilgisi ve sevkiyat notunu birlikte saklayın.
Yat veya tekne projeniz için teklif hazırlarken tekne tipi/proje kodu, camın konumu ve yönü, ölçülendirilmiş çizim ya da doğrulanabilir şablon, montaj yöntemi, adet, renk ve kenar/ek işlem beklentisini paylaşın. Ekol Glass ekibi, camın formu ve üretim seçeneklerini bu teknik dosya üzerinden değerlendirebilir.
