Bir araç camının alt köşesinde birkaç harf, sayı ve küçük bir sembol vardır. İlk bakışta hepsi tek bir “sertifika kodu” gibi görünür; oysa işaretler farklı sorulara cevap verir: Cam hangi onay düzenine göre işaretlenmiş, hangi malzeme sınıfında ve üretici kim? Bu ayrımları bilmek, özellikle yedek cam veya özel üretim talebinde yanlış parçayla ilerleme riskini azaltır. Aşağıdaki örnekler UNECE R43 metnindeki işaretleme düzenini açıklar; başka pazarlardaki işaretler aynı anlama gelmeyebilir. Yazıdaki görseller temsili olup belirli bir ürünün uygunluğunu göstermez.
01 / 05
Önce işaretin hangi standardı anlattığını bulun
Camın üzerine basılmış her karakter aynı bilgiyi taşımaz. Üretici adı veya ticari işaret, camın hangi üreticiyle ilişkilendirildiğini gösterir; tip onay işareti ise ürünün belirli bir düzenleme kapsamındaki onay kimliğini anlatır. Bazı ek semboller camın sınıfı ya da kullanım koşuluyla ilgilidir. Bu nedenle işareti tek parça bir seri numarası gibi okumak yerine, küçük bir bilgi kümesi olarak ele almak daha doğru olur.
UNECE’nin 43 numaralı düzenlemesi (UN R43), motorlu araçlarda ön cam veya başka cam yüzeyler olarak kullanılacak güvenlik camı malzemeleri ile bunların araca takılmasını kapsar. Düzenlemenin kapsamı; aydınlatma ve sinyal lambaları, gösterge paneli camları ve özel kurşun geçirmez camlar gibi bazı alanları dışarıda bırakır. Yani cam üzerindeki R43 referansını, her tür cam ürünü için geçerli genel bir kalite etiketi olarak düşünmemek gerekir.
İlk pratik adım, işaretin tamamını iyi ışıkta fotoğraflamaktır. Bir harf ya da nokta kaybolduğunda benzer görünen iki kod birbirine karışabilir. Fotoğrafı okurken hangi işaretin büyük daire içinde, hangisinin yanında veya ayrı satırda durduğuna da bakın; yerleşim, sembolleri ayırmaya yardım eder.
02 / 05
E ve 43R işareti neyi kanıtlar, neyi kanıtlamaz?
UNECE R43 kapsamındaki tip onay işaretinin örnekli metninde, daire içine alınmış E harfinin yanında onayı veren ülkeyi tanımlayan bir numara bulunur. Bunu 43R ifadesi ve onay numarası izler. Örneğin metindeki E4 örneği Hollanda’da verilmiş bir onaya işaret eder. Bu bilgi, camın mutlaka Hollanda’da üretildiğini söylemez; onay makamının ülke koduyla üretim adresi aynı şey değildir.
Buradaki ayrım satın alma sırasında işe yarar. E4’ü “Hollanda üretimi” şeklinde yorumlamak, tedarikçiyi veya menşei yanlış tanımlayabilir. Aynı şekilde 43R görmek de tek başına parçanın belirli bir marka-model araca uyduğunu kanıtlamaz. İşaret, ilgili düzenleme altında verilmiş onayı tanımlamaya yardımcı olur; araç üzerindeki konum, ölçü, biçim ve ürün varyantı eşleşmesini ayrıca doğrulamak gerekir.
R43 zaman içinde revizyon ve eklerle güncellenir. UNECE’nin resmi listesi bugün Rev.4 metninin Amend.8’e kadar olan eklerini gösteriyor. Bu yüzden eski bir camdaki işaretin biçimini açıklarken temel metni okumak yararlıdır; ancak yeni bir proje veya ihracat kararı için uygulanacak son sürüm, ilgili ülke ve araç kategorisiyle birlikte kontrol edilmelidir. İşaretin fotoğrafı bu kontrolü hızlandırır, fakat güncel uygunluk belgesinin yerini tutmaz.
03 / 05
Cam türü sembolü neden tek başına yeterli değil?

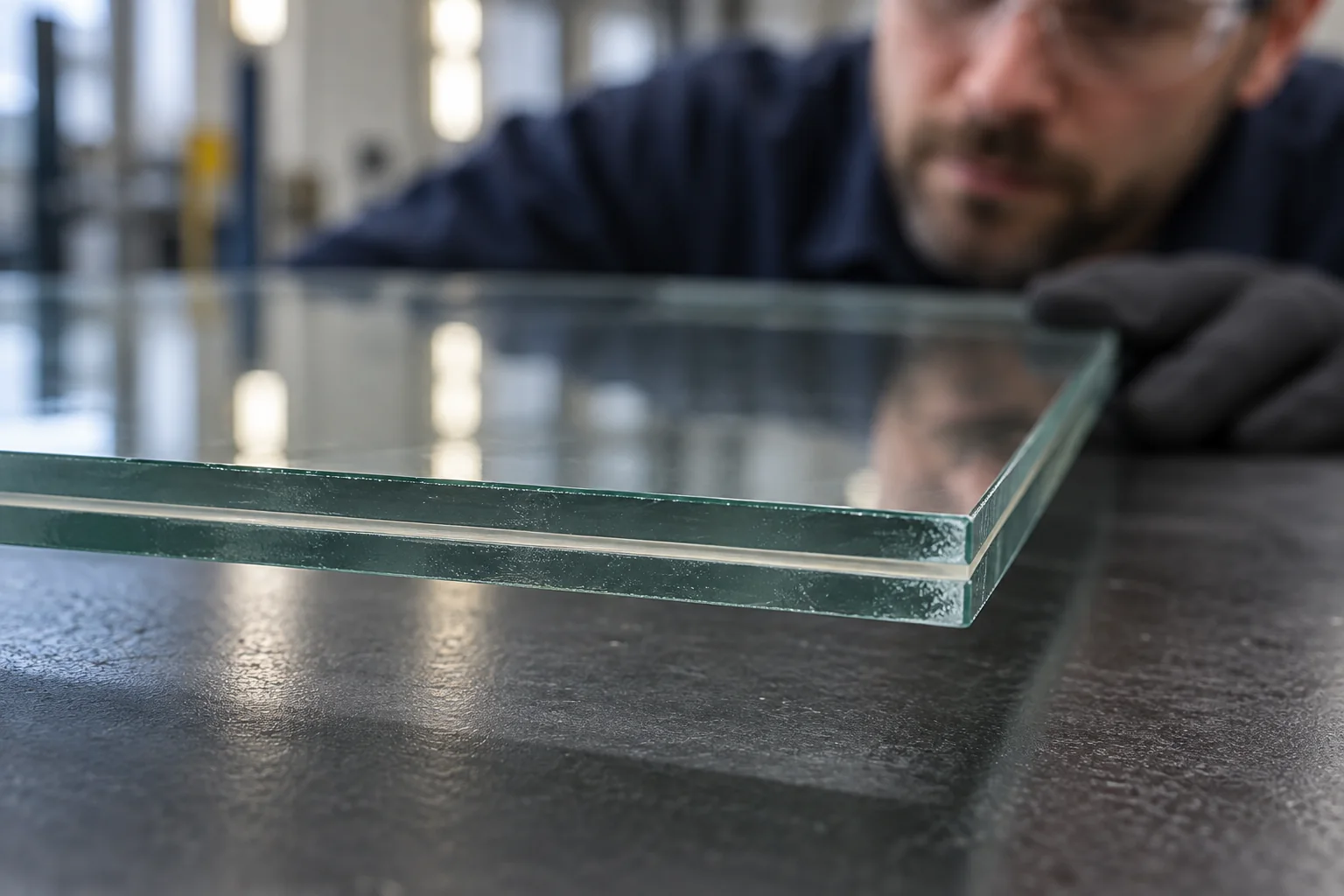

R43, cam malzemelerini tanımlarken temperli camı özel işlem görmüş tek katmanlı bir cam, lamine camı ise plastik ara katmanla bir arada tutulan iki veya daha fazla cam katmanı olarak tarif eder. Lamine camın kendi içinde farklı sınıfları da bulunur. Bu tanımlar, iki ürünün yapısal olarak aynı şey olmadığını anlamaya yarar; ancak yalnızca “temperli” ya da “lamine” sözcüğünü görmek, parçanın hangi araçta ve hangi cam konumunda kullanılacağını belirlemez.
Düzenlemedeki bazı Roma rakamları özellikle ön cam örneklerinde cam tipini ayırır. Örneğin R43 metninde I, II, III ve IV sembolleri farklı ön cam malzemeleriyle ilişkilendirilir. Bunları tüm yan ve arka camlara aynı şekilde uygulanacak evrensel bir tabloya çevirmek doğru olmaz. Sembolün anlamı, düzenlemenin hangi bölümüne, camın kullanım yerine ve işaretin geri kalanına bağlıdır.
Bu yüzden kod okurken iki ayrı soruyu yan yana tutun: “Bu cam hangi malzeme veya onay grubunda?” ve “Bu parça benim aracımın bu konumuna uygun mu?” İlki işaretten kısmen anlaşılabilir. İkinci soru için araç ve cam eşleşme bilgisi gerekir. Cam üzerindeki işaretin yakın plan fotoğrafı bu ayrımın ilk adımıdır; ürün çizimi ve katalog eşleşmesi ise kontrolü tamamlar.
04 / 05
ABD ve diğer pazarların kodlarını birbirine çevirmeyin
Araç camı küresel bir ürün olsa da onay işaretleri her pazarda aynı sistemden gelmez. ABD’de NHTSA’nın FMVSS No. 205 ve ANS Z26.1 çerçevesinde yayımladığı yorumlarda AS-1 gibi işaretler ve ön camlara ilişkin şartlar açıklanır. Bu kodları R43’teki Roma rakamlarıyla bire bir eşleştirmek güvenilir bir yöntem değildir; benzer görünen harf ve rakamlar başka bir düzenlemede farklı sınıfı anlatabilir.
İhracat veya farklı pazarlardan parça temini söz konusuysa, işareti yalnızca fotoğraf üzerinden yorumlayıp karar vermek yerine aracın hedef pazarını ve talep edilen onay düzenini baştan netleştirin. UNECE’nin güncel R43 listesi, yürürlükteki metin ve ekleri bulmak için iyi bir başlangıçtır. NHTSA sayfası ise ABD pazarına ilişkin örneğin neden ayrı değerlendirilmesi gerektiğini gösterir; bir ülkedeki açıklama diğer ülkedeki araç onayının yerine geçmez.
Bu yaklaşım, özellikle benzer gövdeli araçlarda işe yarar. Aynı isimle satılan iki araç farklı model yılına, gövde seçeneğine veya hedef pazar donanımına sahip olabilir. Cam üzerindeki sembolü, araç bilgilerini ve üretici dokümanını birlikte kontrol etmek; tahmine dayalı sipariş vermekten daha sağlam bir dosya oluşturur.
05 / 05
Doğru camı eşleştirmek için hangi bilgiler gerekir?
Bir yedek camı veya özel üretim talebini doğrularken işaret fotoğrafını başlangıç noktası kabul edin. Ardından aracın marka ve modelini, model yılını, gövde tipini ve hedef pazarı yazın. Camın ön, yan veya arka konumda olduğunu; sağ-sol ayrımını ve varsa sabit ya da açılır kullanımını netleştirin. Bu bilgiler, benzer görünen seçenekleri ayırmaya yardımcı olur.
Varsa teknik çizimi veya mevcut parçanın ölçülerini, kenar formunu, delik ve bağlantı noktalarını, serigrafi alanını da paylaşın. Araçta anten, sensör penceresi, baskı veya farklı bir kaplama bulunuyorsa bunu ayrıca belirtin. Her projede bu özelliklerin hepsi olmayabilir; önemli olan, mevcut üründe görülen ayrıntıları saklamadan göstermektir. Fotoğraf, çizim ve araç bilgisi birbirinin alternatifi değil, aynı eşleşme dosyasının parçalarıdır.
Birden fazla cam için fiyat veya üretim değerlendirmesi isteniyorsa her parçaya kısa bir konum adı verin: örneğin “sol ön kapı” ya da “arka sabit cam”. Fotoğrafları bu adlarla eşleştirmek, farklı parçaların notlarının birbirine karışmasını önler. Revizyon değiştiğinde eski ve yeni çizimin tarihini belirtmek de hangi dosyanın esas alınacağını açık tutar. Bu küçük düzen, özellikle proje boyunca teknik ekip ve satın alma ekibi birlikte çalıştığında geri dönüşleri azaltır.
Son aşamada üretici kataloğu, ilgili tip onay dokümanı ve aracın tam konfigürasyonu karşılaştırılmalıdır. Ekol Glass’ın otomotiv camı çözüm sayfasında proje için hangi teknik girdilerin paylaşılabileceğini görebilir; Blog’daki otomotiv camı teklif yazısında da talep dosyasını nasıl netleştireceğinizi okuyabilirsiniz. Camın köşesindeki kod, doğru soruları sordurur; doğru parçayı tek başına seçmez.
