Bir araç camının dış konturu iyi bir başlangıçtır; ancak tek başına üretim değerlendirmesi için gereken bütün bilgileri taşımaz. Kenar işlemi, delik ve kesikler, serigrafi alanı, montaj arayüzü ve çizimin hangi revizyona ait olduğu da parçayı tarif eder. Bu bilgileri baştan düzenlemek, talebi hazırlayan ekip ile üretici arasında aynı parça üzerinden konuşulmasını kolaylaştırır.
01 / 05
Dış konturdan fazlası: Camın araçtaki yeri
İlk adım, camın nerede kullanılacağını açıkça belirtmektir: yan veya arka cam mı, hafif ticari araçta sabit bir parça mı, yoksa prototip ya da düşük adetli bir proje camı mı? Ekol Glass’ın otomotiv ve hafif ticari araç camı sayfası bu uygulamaları ürün ailesi içinde listeliyor. Araç markası ve modeli ya da proje kodu, çizimin hangi uygulamayı tarif ettiğini anlamaya yardımcı olur.
Kullanım yeri önemlidir; çünkü çizimdeki şekil bütün bağlamı açıklamaz. Benzer bir dış kontur, farklı montaj arayüzlerine veya farklı ikincil işlemlere ait olabilir. Talep dosyasına camın araçtaki konumunu, yönünü ve biliniyorsa ilgili model ya da proje bilgisini ekleyin. Bunlar sabit ve her projede aynı olan bir kontrol listesi değil, talebin doğru anlaşılmasını destekleyen tanımlayıcılardır.
Birden fazla parça isteniyorsa her birini çizimde veya parça listesinde ayrı kodla tanımlamak işe yarar. “Yan cam” gibi genel bir ad, projedeki farklı şekil veya konumları tek başına ayırmayabilir. Parça kodlarını çizim, numune etiketi ve adet bilgisi boyunca aynı kullanın. Böylece talebi inceleyen ekip hangi dosyanın hangi parçaya ait olduğunu takip edebilir.
Ekol Glass’ın otomotiv sayfası teklif için araç marka/modeli veya proje kodu, 2D çizim ya da ölçülendirilmiş şablon, adet ve hedef takvim ile renk, kalınlık ve ikincil işlem bilgilerini sıralıyor. Elinizde bu bilgilerin bir kısmı varsa paylaşın; henüz kesinleşmeyen noktaları da onaylanmış karar gibi göstermeden belirtin. Çizim yerine numune gönderilecekse, numunenin ait olduğu araç ve konumu da ayrıca tarif edin.
02 / 05

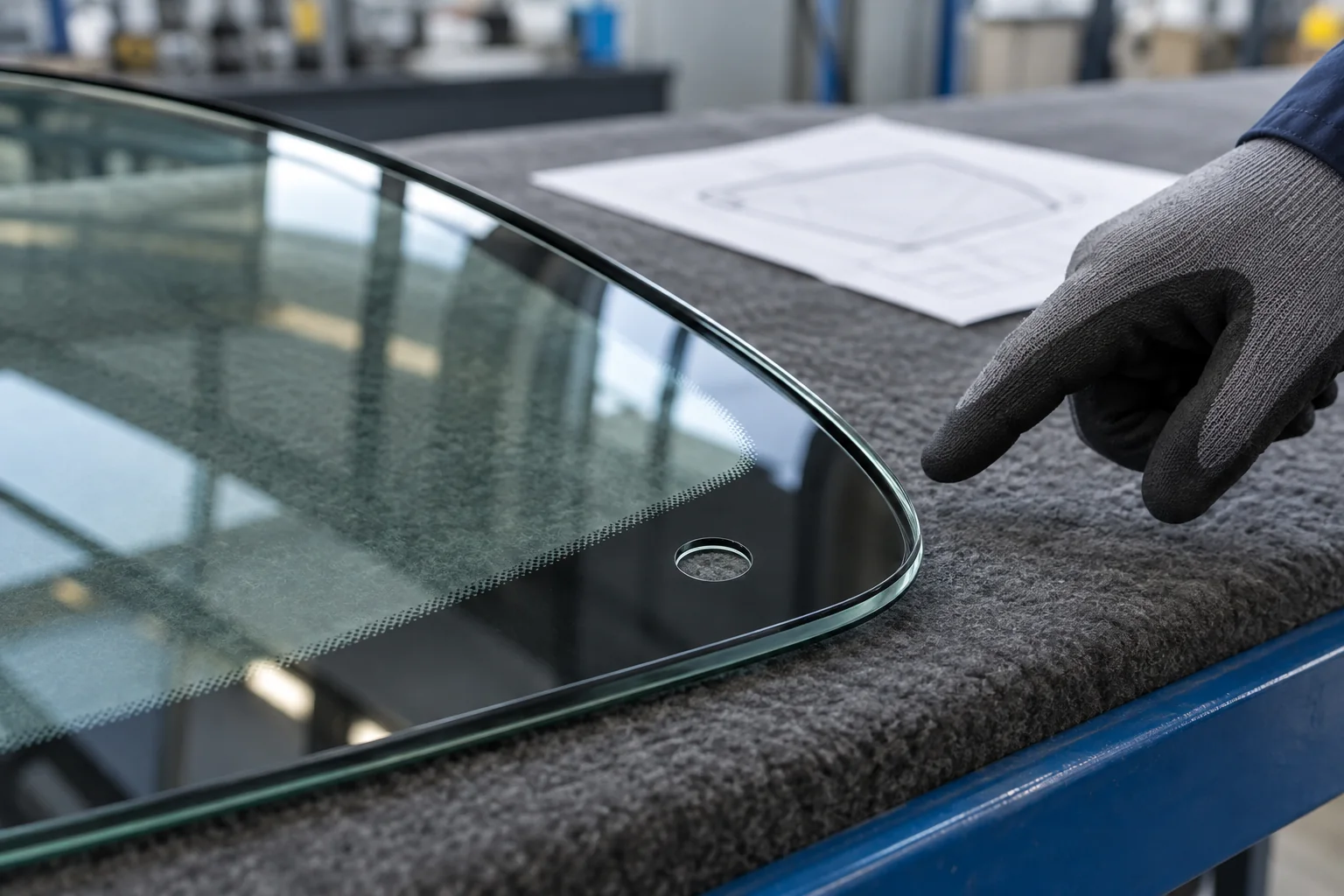

Kenar, delik ve baskı bandı çizimde görünür olsun
Ekol Glass, otomotiv camı üretim değerlendirmesinde kenar işlemi, delikler, serigrafi alanları ve montaj arayüzünün kontrol edildiğini belirtiyor. Sayfada proje bazlı temperleme, serigrafi, delik ve kesikler, kenar işlemi ile çerçeve veya montaj hazırlığı da üretim seçenekleri arasında sayılıyor. Bu ayrıntılar, yalnızca camın biçimini değil, parçadan beklenen işlemleri de tarif eder.
Örneğin bir delik isteniyorsa, yeri çizimde anlaşılır olmalıdır. Baskı alanının sınırı da dış konturdan çıkarılamaz; çizim veya ek dokümanda açıkça gösterilmesi gerekir. Kenar işlemi beklentisi varsa onu da talep kapsamında belirtin. Her projede bu işlemlerin tümü bulunmayabilir. Ama istenenleri görünür kılmak, eksik veya belirsiz kalan noktaların teknik değerlendirmede erken fark edilmesine yardımcı olur.
Çizim üzerindeki işaretlerin birbirinden ayırt edilebilir olmasına dikkat edin. Delik, kesik, serigrafi alanı ve kenar detayı aynı çizgide üst üste geldiğinde, açıklama notları veya ayrı detay görünümleri eklemek talebi okunur hâle getirebilir. Buradaki amaç belirli bir tolerans veya üretim yöntemi varsaymak değil, talep edilen parçayı açıkça tarif etmektir.
Ayrıca çizimde kullanılan sembollerin veya renkli işaretlerin açıklamasını ekleyin. Örneğin baskı alanını tarama ile gösteriyorsanız, bu taramanın neyi ifade ettiğini not edin. İki boyutlu genel görünümün yanında yalnızca kritik bölgeyi büyüten bir detay çizimi kullanmak da okunabilirliği artırabilir. Bu dokümanlama önerileri belirli bir çizim standardı iddiası taşımaz; hedef, teknik talebin farklı kişilerce aynı şekilde okunmasını sağlamaktır.
03 / 05
Montaj arayüzünü ve çizim revizyonunu birlikte yönetin
Montaj arayüzü, camın araç yapısına nasıl yerleşeceğine ilişkin proje bilgisidir. Ekol Glass montaj ayrıntılarını teknik değerlendirme kapsamında ele alıyor; çerçeve veya montaj hazırlığını da sayfasında üretim seçenekleri arasında belirtiyor. Cam çevresindeki bağlantı ilişkisi, yalnızca dış konturu görmekle her zaman anlaşılamayabilir. Bu nedenle gerekli montaj ayrıntılarını çizimde veya ek teknik dokümanda tarif edin.
Çizim değiştiğinde, hangi dosyanın güncel olduğunu da belirtin. Ekol Glass’ın kalite ve süreç kontrolü sayfası, teknik verilerin ve revizyonların üretim öncesinde incelendiğini bildiriyor. Talep gönderen ekip, çizimin revizyon bilgisini görünür tutarak ve esas alınacak dosyayı açıkça belirterek bu incelemeye destek olabilir. Bu, belirli bir yazılım veya belge kontrol sistemi varsayımı değildir; dosyanın hangi teknik tarifi temsil ettiğini anlaşılır kılma alışkanlığıdır.
Önceki bir sürümü de bağlam için paylaşıyorsanız, güncel olanı ayrıca işaretleyin. Böylece farklı çizimlerin karışması ve eski bir geometrinin yanlışlıkla esas alınması riski azaltılabilir.
04 / 05
Mevzuat bilgisini pazar ve uygulama kapsamında okuyun
Otomotiv camına ilişkin düzenlemelerden söz ederken kapsamı açıkça yazmak gerekir. UNECE’nin UN Regulation No. 43 metni, araçlarda kullanılacak güvenlik camı malzemelerinin onayı ve araçlara montajına ilişkin hükümleri kapsar. Bu referans, belirli bir talep için otomatik olarak aynı uygunluk sonucunu vermez; ürünün ve aracın ilgili mevzuat kapsamındaki durumu ayrıca değerlendirilmelidir.
ABD’de NHTSA’nın FMVSS No. 205 açıklaması, motorlu araç camları için performans ve konum gerekliliklerini ele alır. NHTSA, sürüş görüşü için gerekli sayılan alanlarda en az yüzde 70 ışık geçirgenliği gerekliliğini de açıklar. Bu bilgi ABD düzenlemesi bağlamındadır; tüm pazarlar veya tüm cam konumları için evrensel bir eşik olarak sunulmamalıdır.
Talep belirli bir pazar için hazırlanıyorsa, ülke ve araç uygulamasını dosyada belirtin. Teknik üretim değerlendirmesi ile mevzuata uygunluk değerlendirmesi birbiriyle ilişkili olabilir, ancak aynı şey değildir. Gerekliliklerin uygulanabilirliğini ürün ve pazar özelinde doğrulayın.
05 / 05
Teklif dosyasını üretim değerlendirmesine hazırlayın
Başlangıç dosyasında araç marka/modeli veya proje kodu, ölçülendirilmiş 2D çizim ya da doğrulanabilir şablon, adet ve hedef takvim bulunsun. Renk, kalınlık ve istenen ikincil işlemleri de ekleyin. Buna kenar, delik, serigrafi alanı ve montaj arayüzünü tarif eden bilgiler ile güncel çizim revizyonunu dahil edin. Bu girdiler Ekol Glass’ın otomotiv sayfasında belirtilen teklif bilgileri ve teknik değerlendirme başlıklarıyla örtüşür.
Dosyayı göndermeden önce çizimin doğru parçayı tarif ettiğini, revizyonun görünür olduğunu ve özel işlemlerin işaretlendiğini kontrol edin. Netleşmemiş ayrıntılar varsa bunları kesinleşmiş talimat gibi değil, değerlendirme sırasında karara bağlanacak konular olarak yazın. Böylece teknik görüşme, önce dosyadaki belirsizlikleri çözmeye; ardından projenin gerçek gereksinimlerini ele almaya odaklanabilir.
Gönderilecek ekleri kısa bir içerik listesiyle tanıtmak da faydalıdır: ana çizim, varsa detay görünüşü, parça listesi ve numune bilgisi. Her dosyanın adında parça kodu ve revizyonu kullanmak, ekleri sonradan ayırt etmeyi kolaylaştırır. Bu tür bir düzen, dosyaların incelenme biçimine veya teklif süresine dair garanti vermez; yalnızca teknik paketin anlaşılır olmasına katkı sağlar.
Kontur, kenar, delik, baskı, montaj ve revizyon bilgilerini aynı teknik pakette toplamak, her parçaya otomatik bir üretim sonucu vaat etmez. Ancak talebin hangi camı ve hangi proje koşullarını anlattığını netleştirir; teknik inceleme için sağlam bir başlangıç sağlar.
